博众新材 MJP/BTC-SJ 系列贴片式电源线跳线
产品实物图

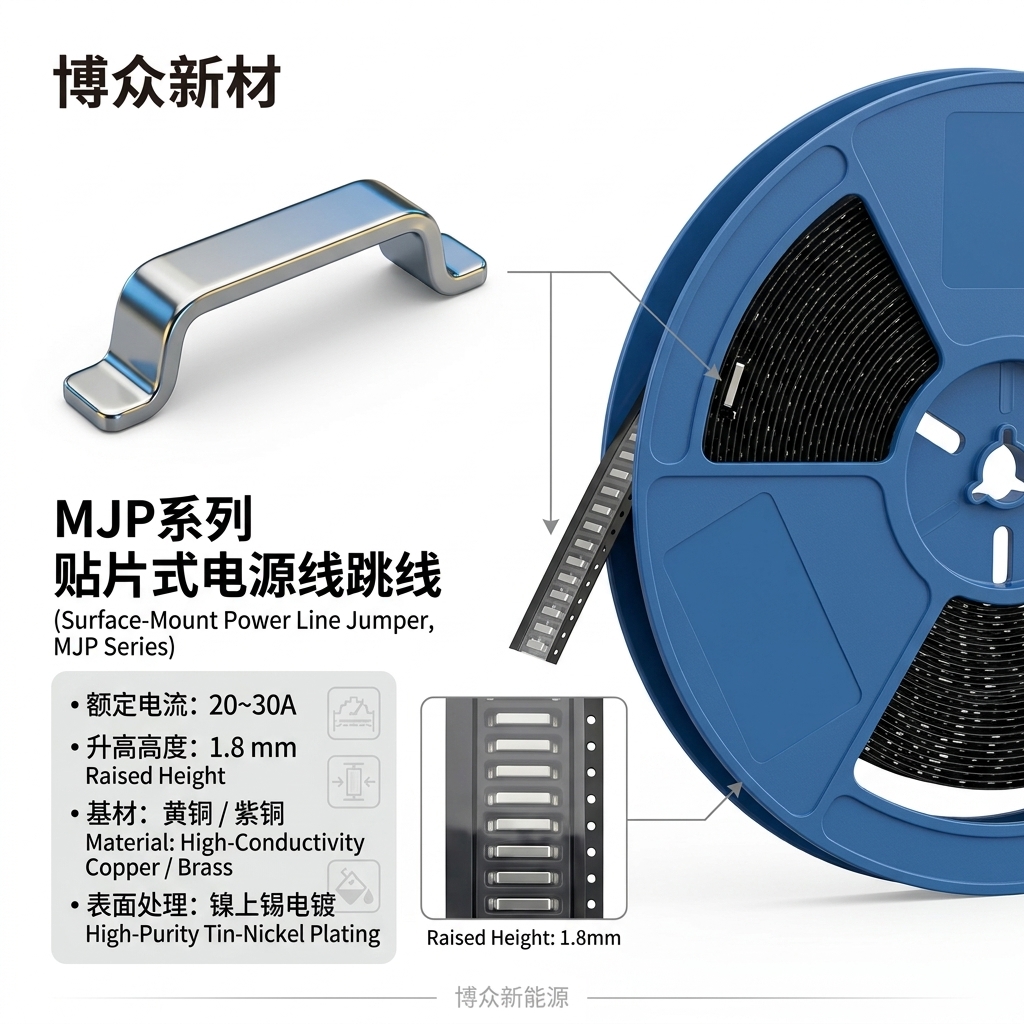

卷盘编带包装海报图

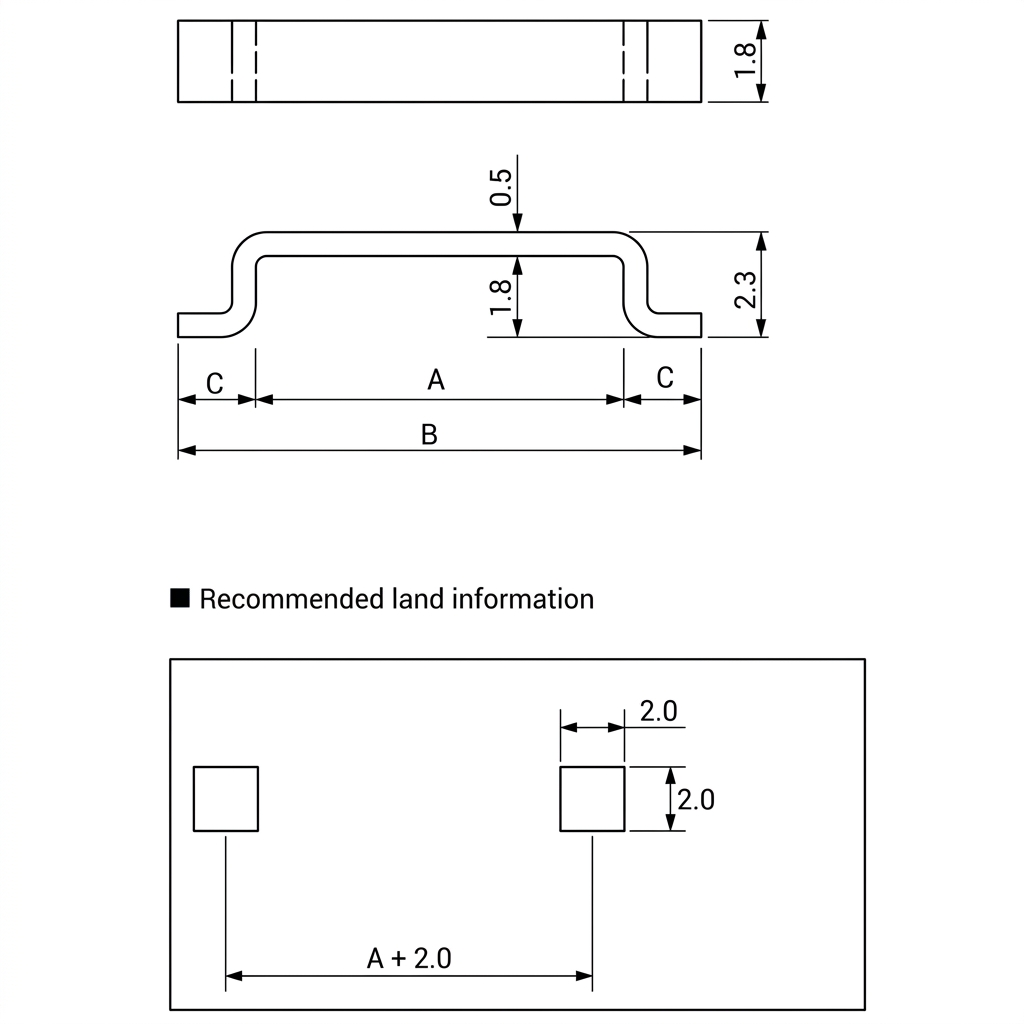

工程结构图纸图
博众新材 BZXC-PCB Metal Expert | MJP / BTC-SJ Series

MJP / BTC-SJ 系列 贴片式电源线跳线

博众新材大电流 PCB 新解法：表面贴装（SMT）大电流电源线跳线。额定通流高达 20A ~ 30A，提供常规 H62 黄铜与高导电率紫铜两种材质，全系标配镍底镀锡处理，有效防止高温铜锡扩散。独特的 1.8mm 悬空高度 在 PCB 上构筑立体“立交桥”，解开密集平面布线死结，并显著改善空气散热热分布。完美替代传统人工手焊飞线与插件铜条，全自动化 SMT 上板过回流焊，大幅提升生产良率。

  • • 产品品名： 贴片式电源线跳线
  • • 产品型号： MJP / BTC-SJ 系列
  • • 核心材质： H62黄铜 / 高导电紫铜
  • • 表面处理： 镍上锡电镀 (防高温扩散)
  • • 额定电流： 20A ~ 30A
  • • 升高高度： 1.8mm (立体避让跨线)
  • • 包装形式： 卷盘编带 (SMT打件) / 散装
  • • RoHS环保： 符合认证

大电流 PCB 新解法：灵活可量产的 SMT 贴片跳线

为什么选择 SMT 贴片跳线方案替代传统人工飞线/插件铜条？

  • 1.8mm 悬空高度（立体立交桥）： 在单/双面板走线拥挤或多层板成本受限时，跨越下方信号线或低功耗电源线，解开平面布线死结。
  • 改善热分布： 架空结构增加与空气接触面积，避免热量全部集中在 FR4 基板上，高负载下热稳定性更优。
  • 20A~30A 载流能力： 黄铜/紫铜双材质可选，满足 BMS、新能源及电机控制板高通流要求。
  • 面向制造的设计（DFM）： 盘装编带直接上 SMT 贴片机打件过回流焊，无需人工手焊，消除虚焊风险，彻底解决量产良率瓶颈。

MJP / BTC-SJ 系列全规格尺寸表

料号 (散装) 料号 (编带卷装) A 轴跨度 (mm) B 总长 (mm) C 焊盘宽 (mm) 额定电流 / 材质 编带宽度 (Tape Width)
BTC-SJA182BT BTC-SJA182BTR 1.85 4.85 1.50 20A~30A (黄铜/紫铜) 12 mm
BTC-SJB182BT BTC-SJB182BTR 3.08 6.48 1.70 20A~30A (黄铜/紫铜) 12 mm
BTC-SJC182BT BTC-SJC182BTR 5.62 9.02 1.70 20A~30A (黄铜/紫铜) 16 mm
BTC-SJD182BT BTC-SJD182BTR 8.16 11.56 1.70 20A~30A (黄铜/紫铜) 24 mm
BTC-SJE182BT BTC-SJE182BTR 10.70 14.10 1.70 20A~30A (黄铜/紫铜) 24 mm
BTC-SJF182BT BTC-SJF182BTR 13.24 16.64 1.70 20A~30A (黄铜/紫铜) 24 mm
BTC-SJG182BT BTC-SJG182BTR 15.78 19.18 1.70 20A~30A (黄铜/紫铜) 32 mm
BTC-SJH182BT BTC-SJH182BTR 18.32 21.72 1.70 20A~30A (黄铜/紫铜) 32 mm
BTC-SJK182BT BTC-SJK182BTR 23.40 26.80 1.70 20A~30A (黄铜/紫铜) 44 mm
